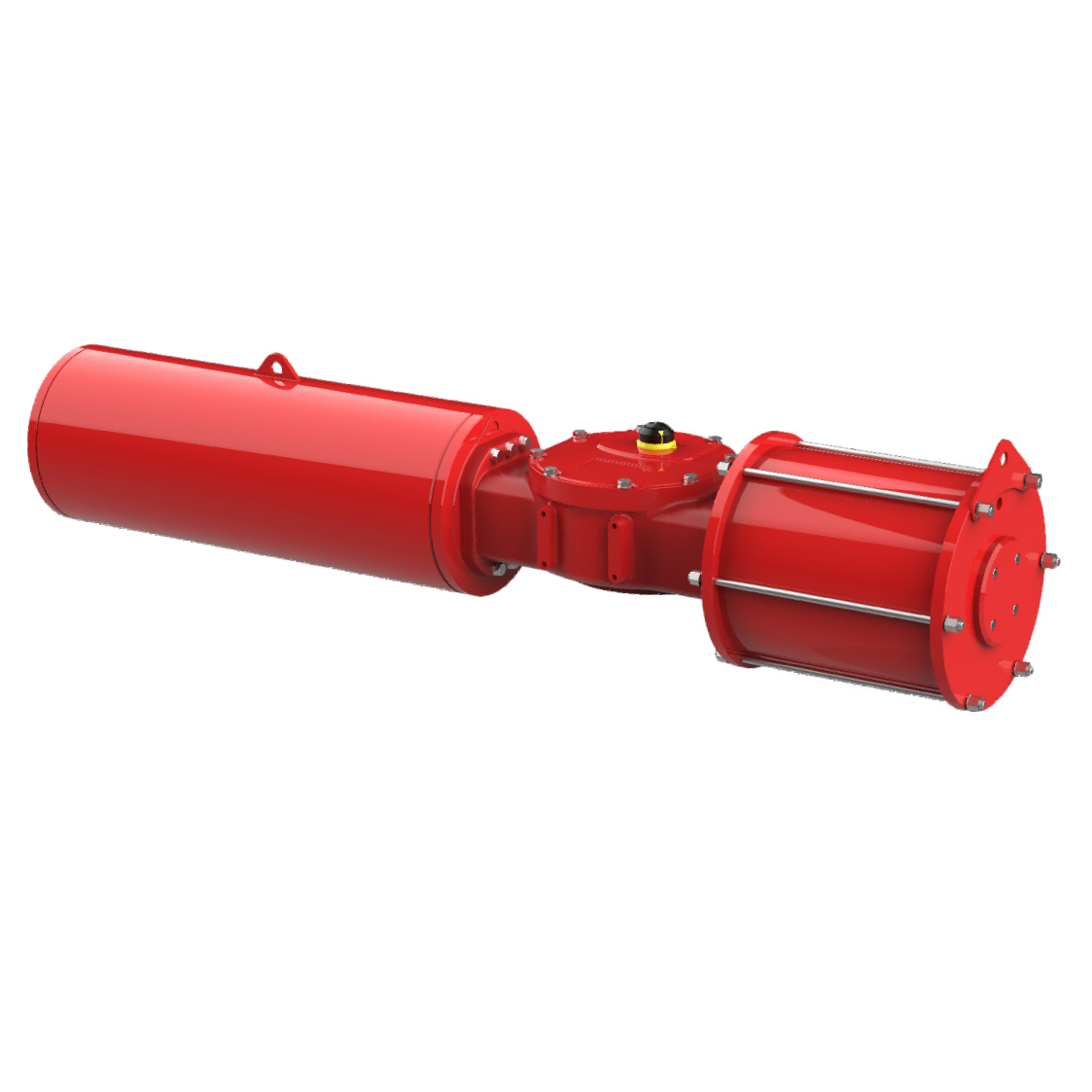

Heavy Duty Scotch Yoke Actuator, er en slags vinkelstregstemplet pneumatisk aktuator, pneumatisk aktuatordesign er delikat og kompakt, fast og holdbar, egnet til kugleventiler, sommerfuglventiler, stikventiler og andre ventiler, der gælder for 90 ° vinkel på afbryderen eller reguleringskontrol.
1.Produkt Introduktion
Scotch Yoke -aktuatorer automatiserer primært ventiloperationer. De konverterer lineær bevægelse til rotationsbevægelse effektivt. Den grundlæggende skotsk ågmekanisme består af en glidende blok, der bevæger sig inden for et fast åg. Denne interaktion mellem glideblokken og åget er afgørende for aktuatorens drift. Når stemplet bevæger sig, skubber det glideblokken langs åget og skaber en rotationsbevægelse. Dette design giver mulighed for glat og kontrolleret aktivering.
2. Produktparameter (specifikation)
Model: JHD -serie
Spring End Output Moment: 424N.M - 81421N.M
Struktur: Scotch Yoke
Anvendelse: Boldventil, sommerfuglventil, stikventil og andre ventiler
Luftforsyningstryk: 3 - 8 bar
Cylindermateriale: kulstofstål
Centerkropsmateriale: Duktilt jern eller kulstofstål
Luftkildekontrol: Gennem filtreret trykluft, ikke nødvendigt at smøre olie, skal olien passe til NBR under smurt tilstand.
Gældende omgivelsestemperatur:
Standard -20 ℃ ~ 80 ℃
Lav temperatur -40 ℃ ~ 80 ℃
Høj temperatur -15 ℃ ~ 150 ℃
Flangestandard: ISO 5211
Drej slag: 90 ° (+/- 5 °)
Livslivet: I henhold til EN 15714-3
3.Produktfunktioner
Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410ys har nedenstående egenskaber:
● Struktur: Heavy Duty Scotch Yoke Spring Return Type.
● Lav friktion, lang levetid i henhold til EN 15714-3.
● Påført vinkelstregventiler, kugleventiler, sommerfuglventiler, stikventiler og andre ventiler.
● Montering af flange i overensstemmelse med ISO 5211.
● Overfladebelægning af høj kvalitet af duktilt jern eller carbonståloverfladebelægning ved maleri.
● Certifikat opnået: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certifikat.
● High-end produkter, fremragende kvalitet, komplet certificeringssystem.
● Alle produkter på fabrikken gennemgår en streng testning, hver enkelt person er markeret med sporingskode til hurtig identifikation og komplet sporingstjeneste.
● Funktionel modulær: pneumatisk modulopbygget, fjedermodulær, boligdrev modulopbygget osv., Alle moduler kan samles og erstattes med hinanden; Gør produktet mere stabilt i ydeevne og lettere at vedligeholde.

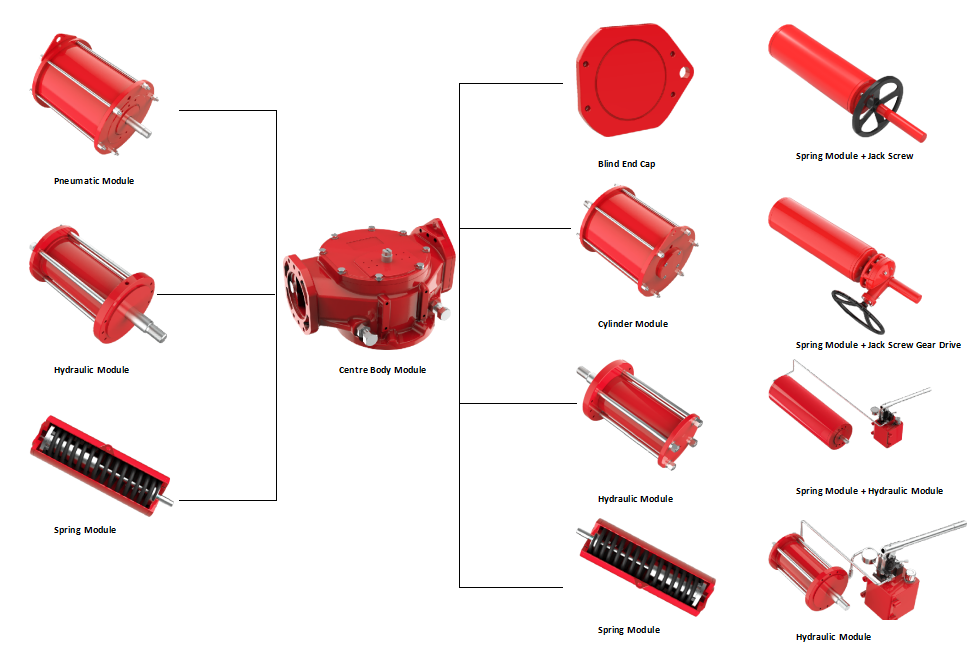

4. Moduleindstilling
FAQ
Spørgsmål: Er du en producent eller en handelsfirma?
A: Vi er en producent, der har specialiseret sig i pneumatiske aktuatorer og gearoperatører i mere end 20 år, i Taizhou, Zhejiang -provinsen, Kina.
Spørgsmål: Hvis jeg er interesseret i din Heavy Duty Scotch Yoke Actuator, hvornår kan jeg modtage dit tilbud?
A: Alle dine forespørgsler vil blive besvaret inden for 24 timer.
Spørgsmål: Kan du producere i henhold til kundens egne tekniske tegninger?
A: Ja, vi tilbyder personlig tilpasningstjeneste.
